人工挖孔樁的施工步驟
2019-08-09 13:33:23
瀏覽次數：
次
返回列表人工挖孔樁的施工步驟：
1.施工程序
施工程序包括場地平整→放線、定樁位→挖第一節樁孔土方→支模澆筑第一節混凝土護壁→在護壁上二次投測標高及樁位十字軸線→安裝活動井蓋、垂直運輸架、起重電動葫蘆或卷?yè)P(yáng)機、活底吊土桶、排水、通風、照明設施等→第二節樁身挖土→清理樁孔四壁、校核樁孔垂直度和直徑→折上節模板，支第二節模板，澆筑第二節混凝土護壁→重復第二節挖土、支模、澆筑混凝土護壁工序，循環作業直至設計深度→檢查持力層后進行擴底→清理虛土、排除積水、檢查尺寸和持力層→吊放鋼筋籠就位→澆筑樁身混凝土。當樁孔不設支護和不擴底時，則無此兩道工序。

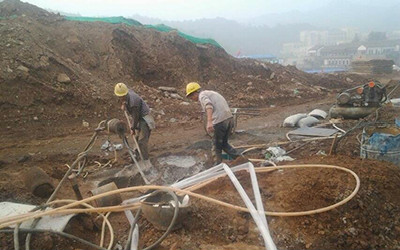

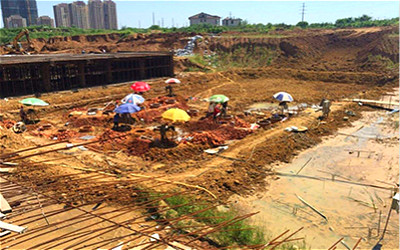

2.挖孔方法
2.1開孔前，樁位應定位放樣準確，在樁位外設置定位龍門樁，安裝護壁模板必須用樁心點校正模板位置，并由專人負責；
2.2人工挖孔樁的孔徑(不含護壁)不得小于0.8m，當樁凈距小于2倍樁徑且小于2.5m時，應采用間隔開挖。排樁跳挖的最小施工凈距不得小于4.5m，孔深不宜大于40m；
2.3挖至設計標高時，孔底不應積水，終孔后應清理好護壁上的淤泥和孔底殘?jiān)?、積水，吊裝鋼筋籠，然后進行隱蔽工程驗收。驗收合格后，應立即封底和澆筑樁身混凝土。
3.護壁施工
為確保人工挖孔灌注樁的施工過程中的安全，必須采取防止土體坍滑的支護措施。支護的方法有：現澆混凝土護壁、鋼套管護壁、鋼筋網護壁和滑模護墊等。
3.1現澆混凝土護壁
現澆混凝土護壁人工挖孔灌注樁施工，是邊開挖土方邊修筑混凝土護壁。護壁的結構形式為斜階型。對于土質較好的土層，護壁可用素混凝土，土質較差地段應增加少量鋼筋。修筑護壁的模板宜用工具式鋼模板，它多由三塊模板以螺栓連接拼成，使用方便。有時也可用噴射混凝土護壁代替現澆混凝土護壁，以節省模板。當深度不大，地下水少，土質比較好時，甚至可利用磚石砌筑護壁。
3.2鋼套管護壁
對于流砂地層、地下水豐富的強透水地帶或承壓水地層，采用強行抽水挖掘并構筑混凝土護壁會有一定困難，且影響施工速度，甚至?xí){挖土工人的安全。因此，必須應用鋼套管護壁
3.3鋼筋網護壁
對于土質較好的地層，無地下水，可采用鋼筋網護壁，可加快施工進度。護壁鋼筋用環筋可根據地層情況―般為Ф12～Ф16mm，豎筋為Ф12～Ф16mm，環筋間距400mm；豎筋間距100rnm。支護鋼筋網均采用焊接成型后切斷；連接采用8號鐵絲。

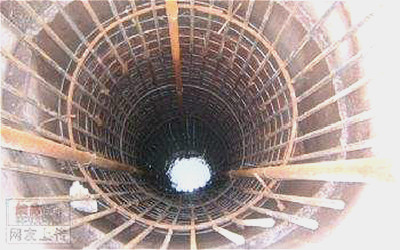

4.鋼筋籠制作與安放
直徑1.2m內的樁，鋼筋籠的制作與一般灌注樁的方法相同，對直徑和長度大的鋼筋籠，一般在主筋內側每隔2.5m加設一道直徑25～30mm的加強箍，每隔一箍在箍?jī)?nèi)設一井字加強支撐，與主筋焊接牢固組成骨架，為便于吊運，一般分二節制作，鋼筋籠的主筋為通長鋼筋，其接頭采用對焊，主筋與箍筋間隔點焊固定，控制平整度誤差不大于5cm，鋼筋籠四側主筋上每隔5m設置耳環，控制保護層為5～7cm，鋼筋籠外形尺寸比孔小11～12cm。
5.澆注混凝土
混凝土用粒徑小于50m石子，用42.5MPa號普通水泥或礦渣水泥，坍落度4～8cm，用機械拌制?；炷劣梅菲?chē)、機動車或手推車向樁孔內澆筑?；炷料铝喜捎么?，深樁孔用混凝土溜管；如地下水大(孔中水位上升速度大于6mm／min)，應采用混凝土導管水中澆筑混凝土工藝?；炷烈怪惫嗳藰犊變?nèi)，并應連續分層澆筑，每層厚不超過1.5m。小直徑樁孔，6m以下利用混凝土的大坍落度和下沖力使密實；6m以?xún)?nèi)分層搗實。大直徑樁應分層搗實，或用卷?yè)P(yáng)機吊導管上下插搗。對直徑小、深度大的樁，人工下井振搗有困難時，可在混凝土中摻水泥用量0.25％木鈣減水劑，使混凝土坍落度增至13～18cm，利用混凝土大坍落度下沉力使之密實，但樁上部鋼筋部位仍應用振搗器振搗密實。
6.樁混凝土養護
樁混凝土的養護：當樁頂標高比自然場地標高低時，在混凝土澆筑12h后進行濕水養護，當樁頂標高比場地標高高時，混凝土澆筑12h后應覆蓋草袋，并濕水養護，養護時間不應少于7d。
7.地下水及流砂處理
樁挖孔時，如地下水豐富、滲水或涌水量較大時，可根據情況分別采取以下措施：
7.1少量滲水可在樁孔內挖小集水坑，隨挖土隨用吊桶，將泥水一起吊出；
7.2大量滲水，可在樁孔內先挖較深集水井，設小型潛水泵將地下水排出樁孔外，隨挖土隨加深集水井；
7.3涌水量很大時，如樁較密集，可將一樁超前開挖，使附近地下水匯集于此樁孔內，用1～2臺潛水泵將地下水抽出.起到深井降水的作用，將附近樁孔地下水位降低；
7.4滲水量較大，井底地下水難以排干時，底部泥渣可用壓縮空氣清孔方法清孔。
當挖孔時遇流砂層，―般可在井孔內設高1～2m，厚4m鋼套護筒，直徑略小于混凝土護壁內徑，利用混凝土支護作支點，用小型油壓千斤頂將鋼護簡逐漸壓入土中，阻擋流砂，鋼套筒可一個接―個下沉，壓入一段，開挖―段樁孔，直至穿過流沙層0.5～1.0m，再轉入正常挖土和設混凝土支護。澆筑混凝土?xí)r，至該段，隨澆混凝土隨將鋼護筒(上設吊環)吊出，也可不吊出。
